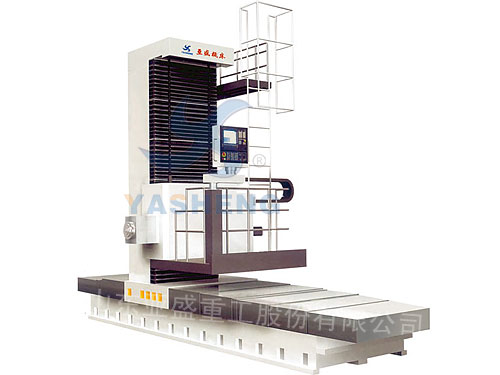

T(X)69系列普通、數顯落地鏜銑床

● 機床整體結構 該系列機床采用方滑枕型側掛主軸箱、單移動立柱、床身和平臺分體的落地式布局。鏜軸包容于銑軸內，隨銑軸一起支承在方滑枕內。立柱沿床身導軌橫向移動形成x軸進給運動，主軸箱沿立柱導軌垂直移動形成Y軸進給運動，鏜軸沿銑軸縱向移動形成z軸進給運動．方滑枕沿主軸箱封閉式矩形導軌縱向移動形成w軸進給運動。

● 基本件工藝保障 機床基本件由床身、滑座、立柱、主軸箱等組成，機床大件為HT250  300優質合金耐磨鑄鐵，經振動時效一熱爐時效一振動時效一粗加工一振動時效一半精加工一熱爐時效一振動時效一精加工而成，消除工件內應力，以確保機床的長期運行精度。

● 主軸箱 采用電液比例閥控制，單重錘柔性聯接主軸箱，實現主軸箱重心平衡補償，保證機床主軸的高精度要求。
● 傳動方式 Y、Z、W軸進給機構均采用高精度預壓無間隙滾珠絲杠螺母副(Y軸為螺母旋轉式)，X軸采用消隙雙斜齒輪減速箱嚙合高精度斜齒條。
● 承載方式 X、Y、W軸導軌采用多點閉式靜壓導軌，動、靜摩擦系數相當．確保低速進給時無爬行．確保高精度。多點閉式靜壓導軌采用可調節螺旋毛細管靜壓節流阻尼結構，調整方便，占用空間小。
● 夾緊方式 X、Y、W軸進給機構采用浮動夾緊裝置，夾緊快速、可靠．確保油膜厚度不受影響。主軸刀具夾緊采用碟形彈簧組夾緊，液壓松開方式，安全、可靠、快捷。
● 機床主軸 主軸采用三支承高剛度結構，前中支承為主、后支承為輔，加上高精度主軸軸承，確保主軸高精度。
● 各軸反饋 各軸可以采用光柵實現全閉環位置反饋，或采用編碼器實現半閉環位置反饋。
● 電器控制 采用交流伺服控制器驅動變頻電機實現各軸平穩運行。
